超聲波熱量表的安裝需要注意哪些問題呢？

在城市供熱系統中，超聲波熱量表扮演了一個非常重要的角色，需要大家注意的是，在安裝超聲波熱量表時，有許多地方需要我們注意，今天我們就來聊聊這個話題。

超聲波熱量表的所有部件（包括流量計部件，溫度傳感器部件和計算器部件）安裝位置應避免曝曬、水淹、冰凍、化學和電磁污染，并方便拆裝和抄表。

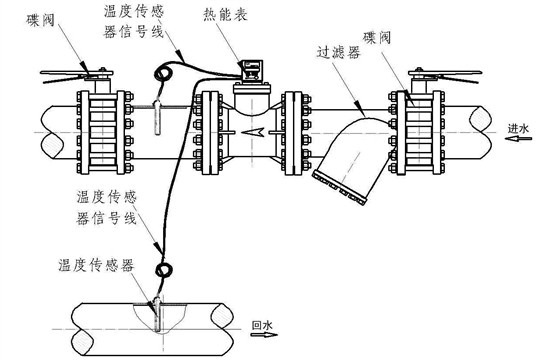

大口徑超聲波熱量表安裝示意圖

1、流量傳感器的安裝：

1)安裝前應徹底清洗系統管路，清除支管內的麻絲、砂石等雜物，以免造成流量計故障：

2)流量計水平安裝，顯示窗口位于表體上方；

3)水流方向應與流量計上的箭頭標示相一致；

4)前后管道直徑要與流量計口徑相符；

5)表前應留10倍DN、表后應留8倍DN的直管段（DN為熱量表的公稱直徑）；

6)建議安裝在進水管道。

7)安裝完畢，應在冷熱能表進口連接螺母與熱能表之間、測溫球閥（小口徑）或測溫調節管（大口徑）與鉑電阻之間打鉛封。

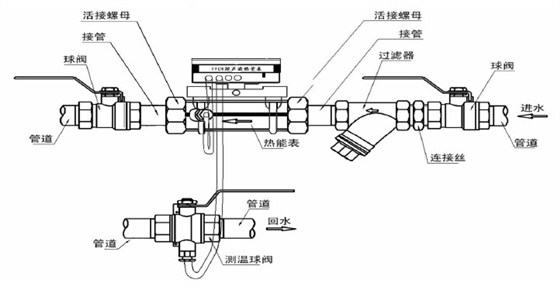

小口徑超聲波熱量表安裝示意圖

2、溫度傳感器的安裝：

1)帶有紅色標簽的溫度傳感器應安裝在進水管上，必須安裝在專用的測溫球閥、測溫三通或測溫座上

2)帶有藍色標簽的溫度傳感器應安裝在回水管上，必須安裝在專用的測溫球閥、測溫三通或測溫座上

3)溫度傳感器引線不得隨意增減、變更。
